西玛ZTP型铁路机车动车用直流辅助电机

西玛ZTP型铁路机车动车用直流辅助电机

西玛ZTP型铁路机车动车用直流辅助电机

【 安装方式 】:默认情况下是卧式安装,可根据要求订做 立式和立卧两用!

【 购买方式 】:咨询在线客服或者电讯!029-81036998

【 产品用途 】:

风机、水泵、磨煤机、压缩机、破碎机、碎石机以及各种需要动力转动的机械!

【 相关配件 】:

全国24小时销售热线:029-81036998 180-6682-6603

在线咨询 在线留言

西玛ZTP型铁路机车动车用直流辅助电机产品应用:

一、概述 1.ZTP型直流辅助电机,专用于内燃机车、电力机车上拖动液压泵、鼓风机、空气压缩机、辅助发电机、 测速发电机及其它辅助机械电动机等。 2.该电机应能满足铁路机车动车用直流辅助电机通用技术条件OXD.515.010-2001或其它专用技术条件。 电机能承受机车动车正常运行时产生的冲击和振动,雨、雪、风、沙侵袭时电机正常运行。适用于环境温度为-40℃~+45℃;海拔高度不超过1200m。超过1200m至4000m见技术条件的规定。电机型号说明

产品特点:

二、西玛ZTP型铁路机车动车用直流辅助电机电机型号说明
1.ZTP-62K:“Z”表示直流电机,“T”表示铁路运输,“P”表示配套专用,“62”表示机座号,“K”表示区别代号。
2.ZBT?型号表示直流封闭铁路配套电机。

三、西玛ZTP型铁路机车动车用直流辅助电机结构型式
电机基本安装型式
1.卧式、机座带底脚(IMB3)见图1:ZTP-1~5、62K、62Kl、62K2、62G、82B、ZBT-12。
2.卧式、机座带底脚、端盖上有凸缘(IMB35)见图2:ZTP-1~3、12D、22Z;图3:ZTP-63K;图4:ZTP-6 3K1;。
3.卧式、机座带底脚、端盖上有凸缘(圆形端盖)(IMB35)、出线盒在顶部。
4.卧式、无底脚、机座上有凸缘(IMBl0):ZTP-62A、63A、63B、63B1、ZBT-63。
5.卧式、无底脚、机座上有凸缘(IMBl0):ZTP-62A1;
6.立式、无底脚、轴伸向下、机座上有凸缘(IMVl0):ZTP-62L、63L;图9:ZTP-61L。
7.根据用户需要也可制成其它安装型式、单轴伸或双轴伸的电机,单轴伸的电机在非传动端可以配装测速发电机或其它测速装置。
8.IMB3、IMB35安装型式的电机出线盒位置从传动端看,在机座左侧(为正盒),若用户需要也可在机座右侧(为反盒),或在机座的上方。IMBl0、IMVl0安装型式的电机无出线盒。
四、西玛ZTP型铁路机车动车用直流辅助电机订货须知

1.订货前,请先查阅产品样本,明确所需产品的型号规格等技术数据,如所需的品种、规格与样本中有出入,请与我厂联系,如有特殊要求,请事先提出具体要求,经双方协商同意后,签订合同或技术协议。
2.订货时请注明电机型号、功率、电压、转速、工作制、结构安装型式、励磁方式、励磁电压、出轴数、出线盒位置、旋转方向以及所需附件、备品名称、数量等。
3.如需配套出国,有湿热带要求时,请在合同中注明。

ZTP-180型铁路机车车辆用直流全叠片辅助电机

一、概述
    ZTP-180型直流辅助电机适用于内燃机车和动车车辆用空气压缩机。该电机为直流电动机,用于驱动空气压缩机,做机车、动车车辆减速及刹车之用。
    ZTP-180新型全叠片八角形机座的机车辅助电机,定子空间利用率高。电机采用F级绝缘结构。它具有体积小、转动惯量小,有较好的动态性能,并能承受脉动电流与较高电流变化率的工况。
    该型电机应能满足机车空压机辅助电机专用技术条件OXD.515.035或OXD.5l5.036。电机能承受机车、动车正常运行时产生的冲击和振动,机车经受雨、雪、风、沙侵袭时电机正常运行。适用于环境温度为-40℃~+45℃;海拔高度1200m,超过1200m~4000m见技术条件的规定。

二、型号说明
ZTP-180B:“Z”表示直流电机,“T”表示铁路运输,“P”表示配套专用,“180”表示机座代号,“B”表示结构派生。

三、结构简介
   1.电机冷却方式为IC01,即轴上自带风扇的自通风型,外壳防护等级为IP22。
   2.电机安装型式:卧式底脚安装,底脚在机座上(IMB3)。电机可制造成单轴伸或双轴伸,单轴伸电机在非传动侧可配装测速发电机或其它测速装置。
   3.出线盒位置从传动侧看在机座左侧,若用户需要也可在机座右侧或上方。
   4.电机基本旋转方向,从传动端视之为逆时针旋转。

四、订货须知
   1.订货前请先确定所需产品的型号规格等数据,在订货合同中注明电机型号、功率、电压、转速、励磁方式、励磁电压,及结构安装型式等数据。
   2.对产品有特殊要求时,如双轴伸、出线盒位置和电机旋转方向有变化、带测速装置等,均须在合同中明确标出。
   3.如所需品种规格在样本所列之外,或另有其他特殊要求时,经双方协商同意后签定合同及技术协议。

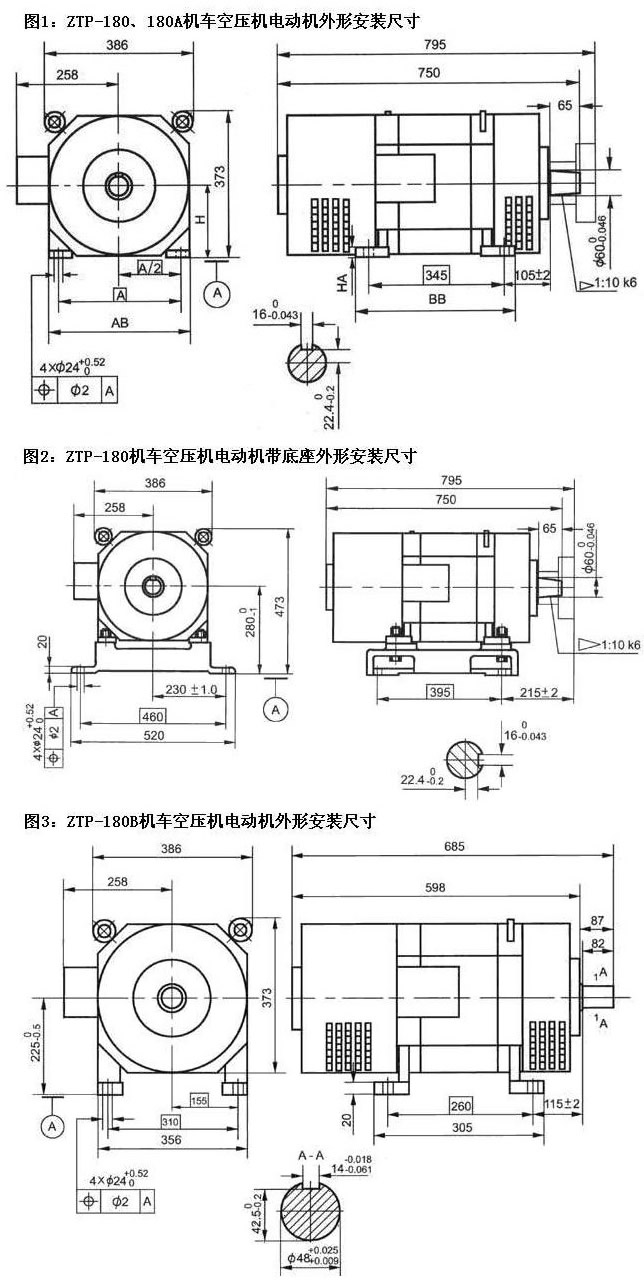

五、外形尺寸图(看图请点击 图一 图二 图三 )
