西玛ZDT2系列直流电动机

西玛ZDT2系列直流电动机

西玛ZDT2系列直流电动机

【 安装方式 】:默认情况下是卧式安装,可根据要求订做 立式和立卧两用!

【 购买方式 】:咨询在线客服或者电讯!029-81036998

【 产品用途 】:

风机、水泵、磨煤机、压缩机、破碎机、碎石机以及各种需要动力转动的机械!

【 相关配件 】:

全国24小时销售热线:029-81036998 180-6682-6603

在线咨询 在线留言

西玛ZDT2系列直流电动机产品应用:

一、概述:本厂开发的ZDT2系列直流电动机是在我厂Z系列中型直流电动机的基础上,采用最新技术设计制造的新产品,专用于制糖压榨机轧辊驱动。本系列电机的性能,外形安装尺寸及技术要求均符合国家标准(GB)和国际电工委员会标准(IEC)。电机各部分机械尺寸,公差符合国际标准化委员会标准(ISO)。

西玛ZDT2系列直流电动机产品特点:
二、使用条件:
1.本系列电机可以安装在环境比较恶劣的场合,但必须选择正确的冷却方法和防护等级,以保持电机内部的清洁。
2.本系列电机的冷却空气中不应含有酸、碱等对电机的绝缘和换向性能有损害的气体。
3.本系列电机适应于湿热带地区使用,环境空气温度不超过40℃。
4.本系列电机的供电电源采用静止整流电源,也可采用直流发电机电源。
5.当电动机采用静止整流电源供电时,整流器的脉波数不应小于6。在额定基速,额定电压和额定负载电流下,电源的峰值波纹因不超过10%,允许不外接平波电抗器。

三、西玛ZDT2系列直流电动机结构简介:
本系列电机的机座采用薄钢板多角形叠片结构,具有体积小,重量轻等特点。适用可控硅整流电源,在负载电流的迅速变化下,电机有良好的换向性能。整个定子和转子采用无溶剂漆真空压力浸渍(VPI),使绕组具有良好的抗潮能力和机械强度,并且绝缘和导热性能良好。电枢铁心硅钢片叠装而成,具有良好的导磁性能。本系列电机全部采用滚动轴承,不停机加油结构,本系列电机的绝缘等级为F级。

四、西玛ZDT2系列直流电动机冷却方式和结构,安装型式:
本系列电机的防护等级根据GB/T4942.1和IEC34-5《电机外壳防护分极》标准,外客防护等级有IP23和IP44两种。电动机冷却方式根据GB/T1993和IEC34-6《电机冷却方法》标准,有IC06、IC17和IC37三种,本系列电动机标准形式的冷却空气入口在电机传动端(非换向器端)。

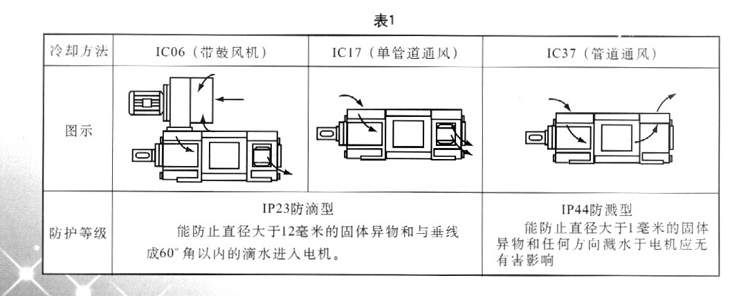

本系列电动机的防护等级和冷却方法见表1

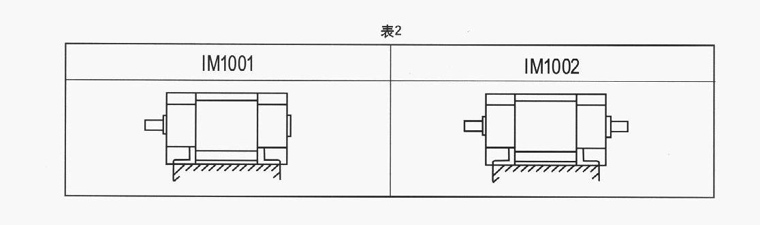

本系列电动机的安装型式符合GB997和IEC34-7《电机结构及安装型式代号》。标准IM1001端盖式轴承。底脚安装,圆柱形单轴伸。可派生IM1002端盖式轴承,底脚安装,圆柱形双轴伸。见表2


电动机出线盒位置从传动端(非换向器端)试之在机座的右侧(即正盒)。如果用户要求出线盒置于机座的另一侧,订货时注明反盒。电动机基本出轴为单轴伸,面对出线盒(正盒)出轴方向为左出轴。如果用户需要也可以制成双轴伸。转轴的基本旋转方向从换向器端视之为逆时针旋转。电动机的传动方式为弹性联轴器联接。

五、西玛ZDT2系列直流电动机产品性能:
1.本系列电机的定额为连续工作方式SI。
2.本系列电机的标准额定电压为440V,520V两种,也可派生出其他等级的电压,需要在订货时商定。
3.本系列电动机的基本励磁方式为他励,励磁绕组有四个引线端子,分为两组,两组串联时励磁电压为220V,其他励磁电压等级可在订货时商定。
4.本系列电动机的短时过载能力:基速过载能力为2.5倍的额定电流,高速过载能力为1.8倍的额定电流。
5.电流变化率(di/dt)允许达200倍额定电流/秒。

六、西玛ZDT2系列直流电动机电动机的附件:
根据用户的需要电动机可以设计成能附装测速发电机、脉冲发生器、离心开关以及制动器等的结构形式,具体要求可以与本厂协商。
注:技术数据表中的规格、功率和弱磁调速范围等仅供参考,为了不断地采用新技术,新材料,表中的数据会有变动。

西玛ZDT2系列直流电动机订货须知
1.订货前请先查阅产品样本,确定所需产品的型号规格等数据,尽可能选择样本所列的标准规格产品。在订货合同中请注明电动机的 型号、功率、电压、旋转速度、激磁方式、激磁电压及结构安装形式等数据,如ZDT2-450-3 500KW 440V 650r/min 他励220V,卧式带底脚或IMB3。
2.对产品有特殊要求时,如双轴伸、出线盒位置反盒、转轴逆向旋转等均需在合同中明确注明。
3.如所需品种规格在本样本所列之外,或另有其他特殊要求时,经双方协商同意后签订合同或试制协议书。
4.各类产品除电动机的轴伸键外,所有附件均不在供应范围内,用户如需附件或备件,例如电刷、刷握等,请事先在合同中注明所需的附件或备件的名称与数量。
