Z4直流电机转轴斜键槽工艺

时间:2013-11-5 0:39:53 来源:西安西玛电机厂 作者:西玛电机 点击:

西安西玛电机文章:本文介绍了在键槽(或立式)铣床上进行Z4电机转轴铁心档斜键槽铣削加工的新工艺及其工装设计。分析了它对控制和提高Z4直流电机转轴斜键槽加工精度和质量、缩短装夹时间、提高生产效率和降低制造成本上所起的作用。

 在笼形三相异步电动机设计中,为了抑制因高次谐波磁场产生的附加转矩以及为了削弱齿谐波、降低电磁噪声、减少振动和提高电机起动过程中的最小转矩,转子设计均采取斜槽,通常斜过一个定子槽。它通过专门工艺,即在铸铝转子模具的假轴销上做出斜槽,套转子冲片后压铸而成。而Z4直流电机不同,它是直接在转轴铁心档做出斜键槽,以键定位套电枢冲片压装而成。

在Z4电机产品实际生产过程中,遇到了转轴铁心档斜键槽加工的问题。一开始的工装是在键槽(或立式)铣床工作台两端各安装一个可调V形块,转轴置于其上定位、压紧和对刀,进行铁心档斜键槽的加工。

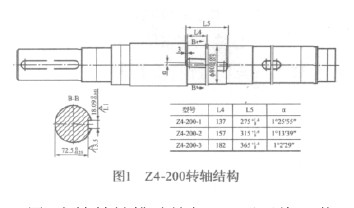

图1是我公司生产的Z4系列直流电动机转轴铁心档键槽部分的结构和尺寸简图。

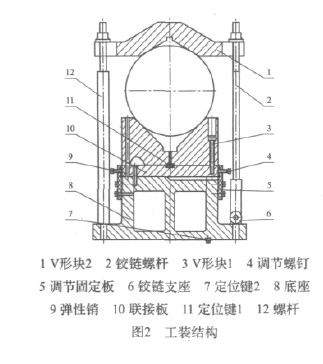

图2为转轴键槽卧铣加工V形压块工装。此工装需配对使用,整体由定位、支撑、调节和压紧等四大部分组成。其中,定位部分是利用工作台上的T形槽实配专用定位键实现快速轴向定位;支撑部分采用120°V形结构,实现转轴的快速装夹;调节部分是通过工装设计,来消除由于转轴的直径加工误差以及工装装配和使用时的误差导致前后转轴的轴线位置不一致,起到径向的细微调节作用。压紧部分采用单侧铰链结构,实现工件的快速固定。


Z4电机转轴斜键槽卧铣加工最大的难点就是转轴侧母线的校正。首先,要将两个V形工装按图纸要求稍微倾斜一定角度安装在铣床的工作台面上,进行初定位。将所加工的工件吊装到加工工装上,调整好支撑点位置,利用高度尺校正两端支撑位置的高度,从而保证其在工艺要求的公差范围内。将装好百分表的磁力表架吸在铣床主轴上,使百分表测量头对准转轴铁心档中心轴线。点动工作台来不断校正转轴侧母线与工作台的偏移角度,最后利用工装上的调节装置进行微调,使角度符合要求。对键槽铣床而言,此时,要保证转轴铁心档斜键槽的中心点与铣床主轴中心线重合,否则要进行重新调节。然后压紧工件,选择合适的转轴键槽专用铣刀及过渡套,找准工件的最高点对刀后即可进行键槽的铣削加

本文标签:Z4直流电机
